現場のこんなお悩みを解決します

超音波ガスメータなど高精度デバイスの生産現場
✔︎︎︎︎ はんだ付けができる条件設定に手間がかかるため、プロセス確立までが難しい。 ✔︎︎︎︎ 海外展開を考えているので、誰でも分かりやすい温度設定にしてほしい！」
車載電装系モータデバイスの生産現場
✔︎︎︎︎ 高出力レーザーによるはんだ付けで焦げが発生し、リワーク不可による廃棄ロスを削減したい。 ✔︎︎︎︎ レーザの出力効率に個体差があるため、電流値設定ではなく、温度設定で運用したい！

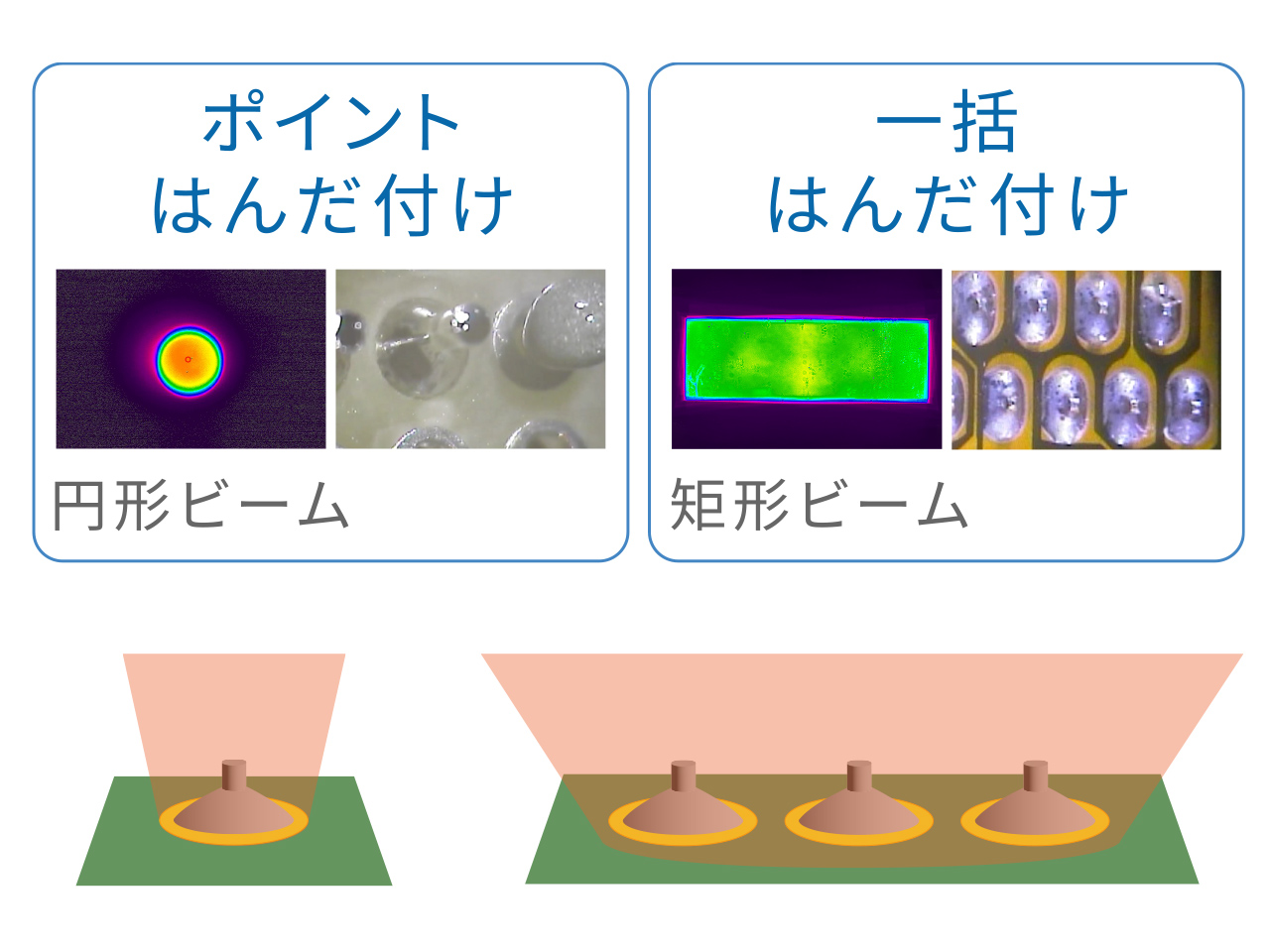

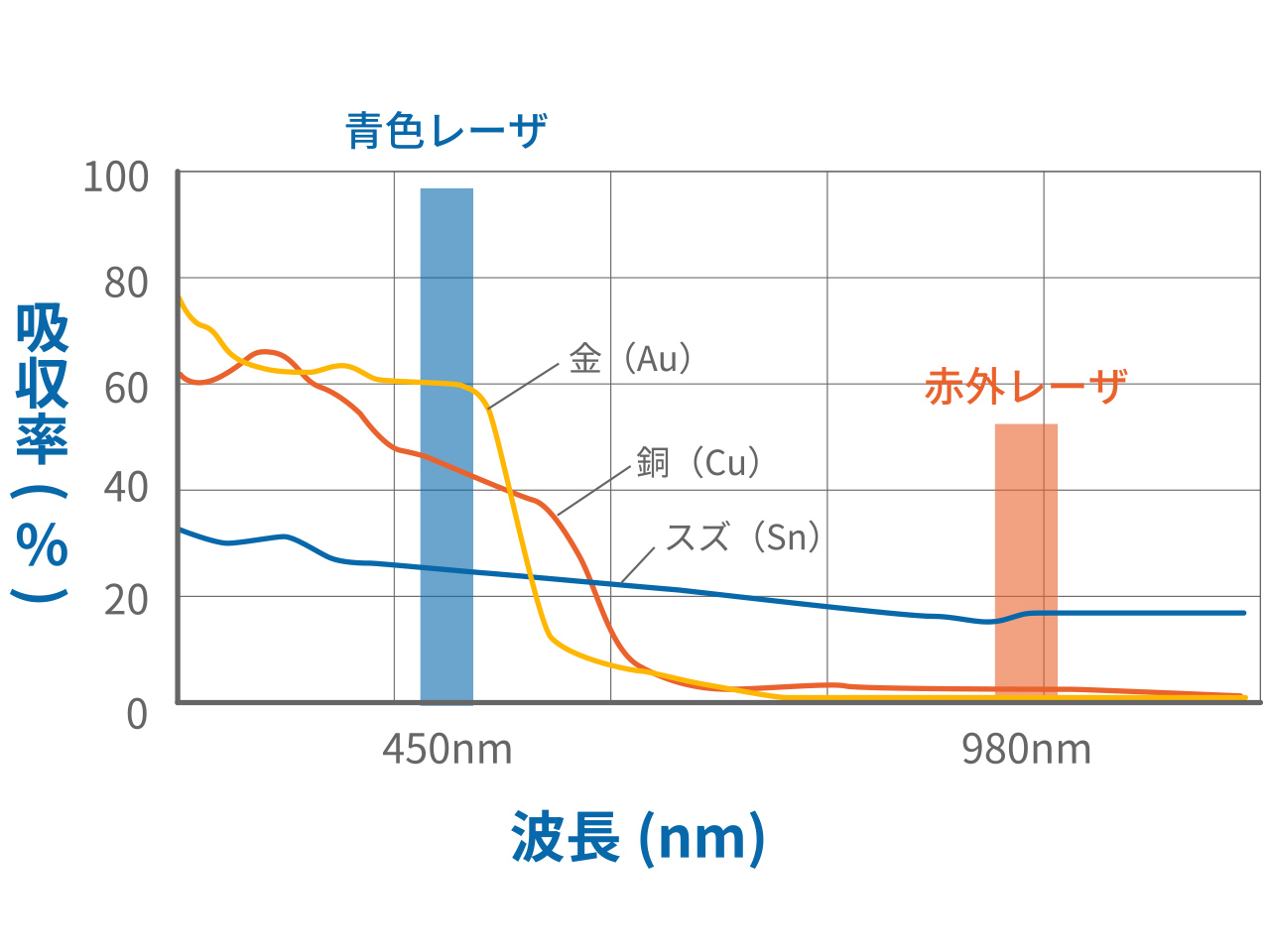

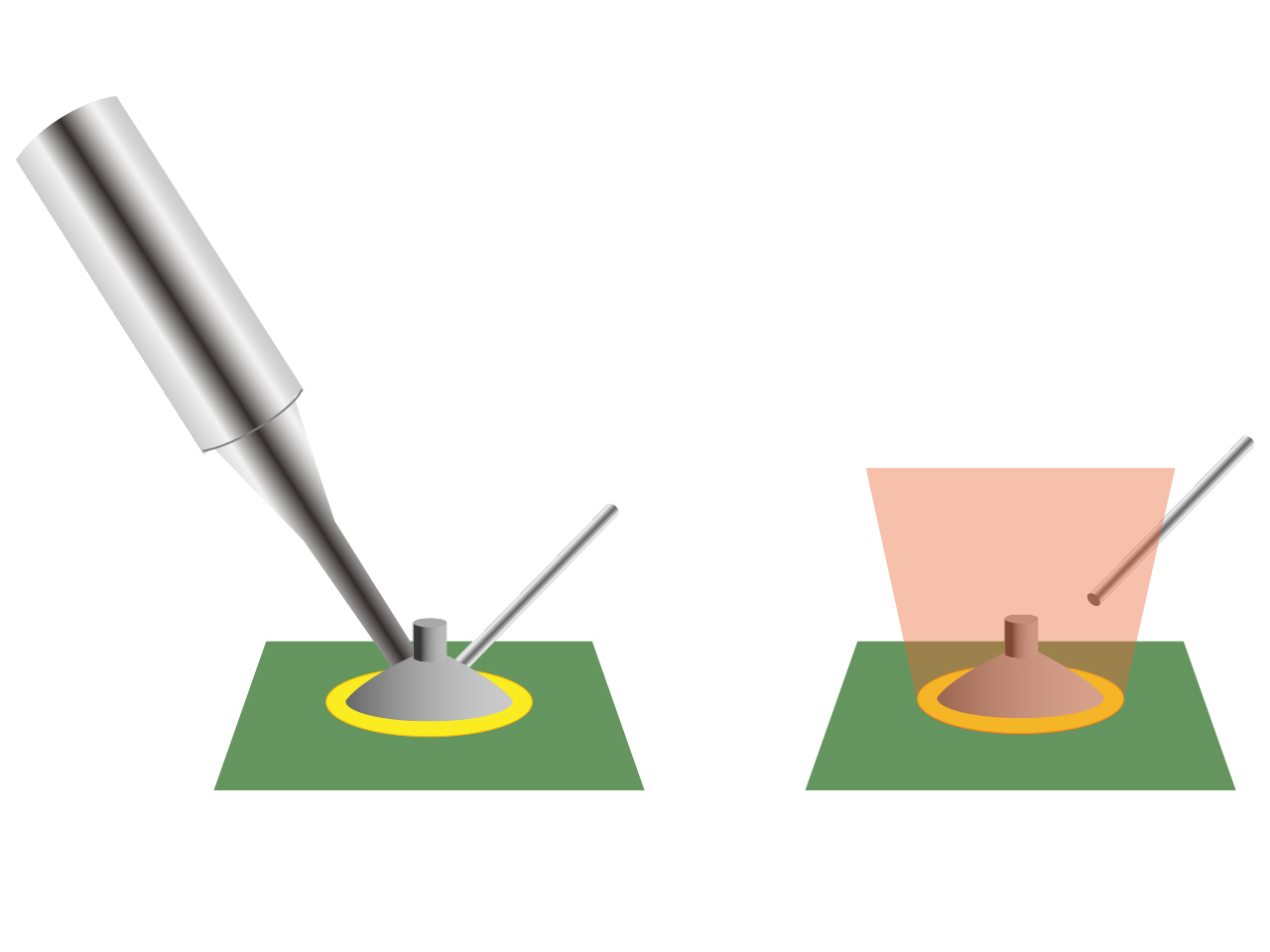

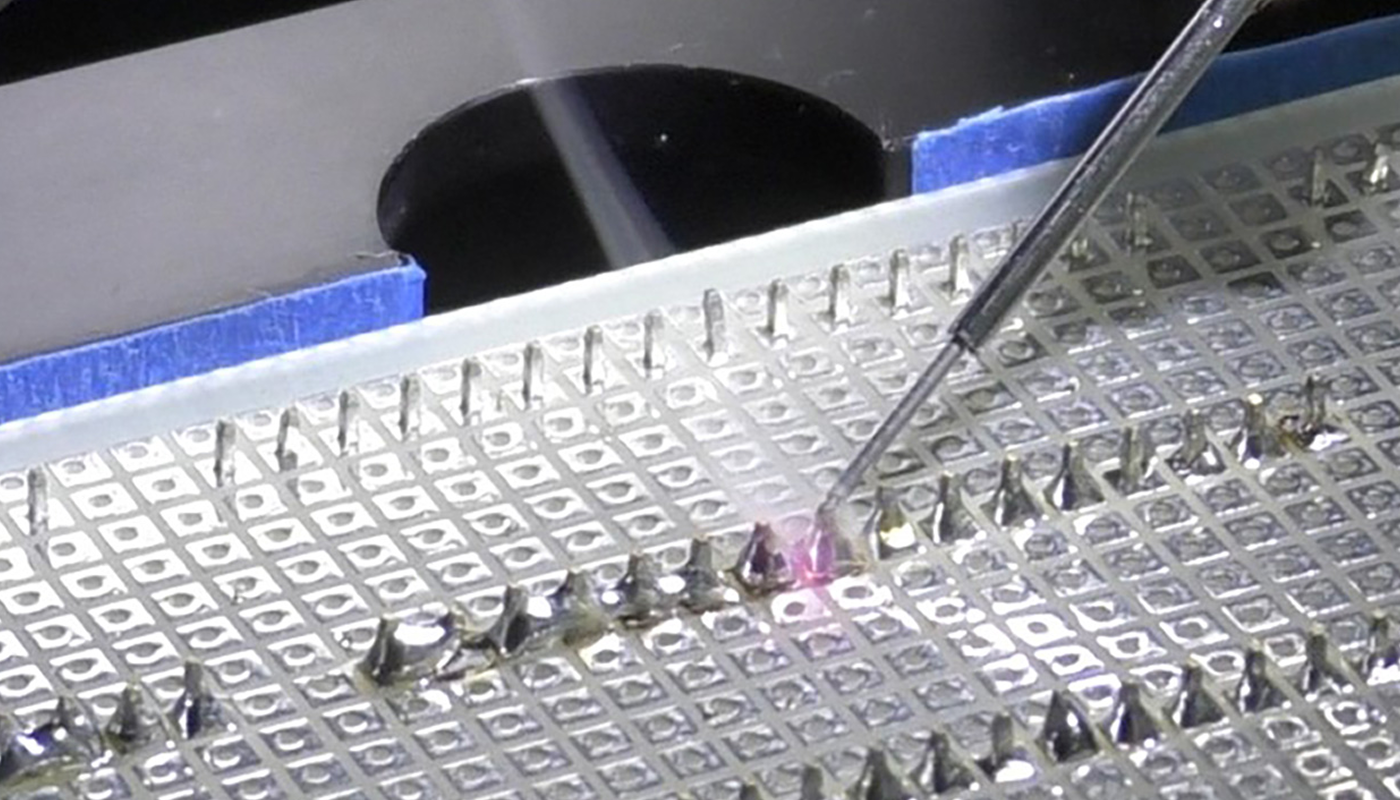

高精度温度制御レーザはんだ付け装置
原理と概要

ー 2色放射温度計の原理

放射温度計は、物質から放射される赤外線の強度を測定して、物質の温度に変換しています。

単色放射温度計で金属を測定する場合は、放射赤外線波長測定する物質によって、放射率が変わるため、赤外線放射強度がバラついて正確な測定ができません。

2色放射温度計は、2つの計測波長λ1とλ2の強度比を温度に変換するため、赤外線放射強度の温度変換ではくなり、放射率の影響が少ない温度計測が可能です。またヒュームなどによって遮られて放射赤外線強度が低下しても温度計測が可能となります。

ー高精度温度制御レーザはんだ付け装置の概要

2色放射温度計動向軸鏡筒は、加工レーザと同軸上に放射された放射赤外線をミラーで反射し、温度センサー①②のそれぞれの波長に分離して強度を計測します。また同軸上に観察カメラを搭載できるため加工点を観察しながら温度計測が可能です。

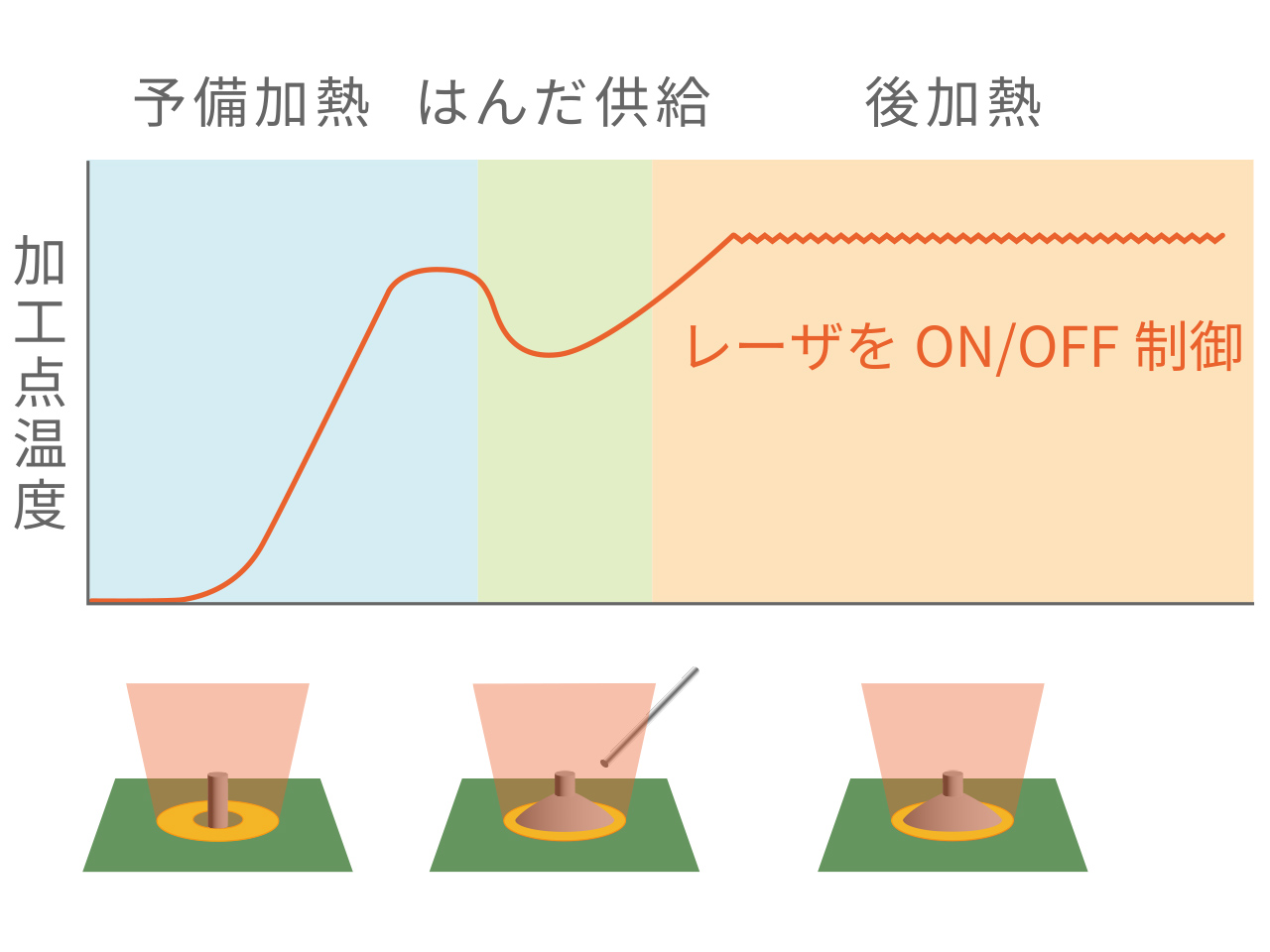

ここで計測した強度信号を温度に変換し、ターゲット温度になるようレーザの出力信号を調整し加工しています。

導入効果

高精度温度制御レーザはんだ付け装置の導入により、運用面や環境面において、以下のメリットがあります。

✔︎︎︎︎レーザはんだ付け条件の設定にかかる工数削減（1/4程度）
✔︎︎︎︎廃棄によるロスコストの削減
✔︎︎︎︎消耗品交換が少ないことによるランニングコストの削減
✔︎︎︎︎高効率、低消費電力によるCO2排出量の削減
